До середины XVIII века удары молнии были загадкой и приписывались божественному гневу или сверхъестественным силам. Здания, особенно высокие церкви, замки и пороховые склады, часто страдали от разрушительных пожаров, вызванных попаданием молнии. Научное понимание природы электричества только начинало формироваться, и идея о том, что молнию можно контролировать или отводить, казалась фантастической или даже кощунственной.
Бенджамин Франклин, американский учёный и политик, не был первым, кто предположил электрическую природу молнии, но он первым предложил практический способ защиты. В 1749-1750 годах, основываясь на своих опытах с лейденскими банками и наблюдениях за сходством искрового разряда и молнии, он выдвинул гипотезу, что заострённые металлические стержни, установленные на зданиях и соединённые с землёй, смогут "тихо отводить" электрический заряд из грозовой тучи, предотвращая удар. Это была революционная идея активной защиты.
Практическая проверка идеи Франклина произошла знаменитым, хотя и опасным, экспериментом с воздушным змеем в 1752 году (проведённым либо им самим, либо, что вероятнее, Томасом-Франсуа Далибардом во Франции). Змей с металлическим ключом на шнуре был запущен в грозу, и Франклин (или Далибард) смог получить искру от ключа, доказав электрическую природу молнии и принципиальную возможность "вытягивания" заряда заострённым проводником.
Практически одновременно и независимо от Франклина, идею молниеотвода предложил чешский священник и учёный Вацлав Прокоп Дивиш. В 1754 году он установил на своём доме в Пржиметице устройство, названное им "метеорологическая машина". Оно представляло собой железный шест с многочисленными вертикальными металлическими остриями, соединённый с землёй цепями. Хотя Дивиш считал, что его устройство "вытягивает" электричество из атмосферы для предотвращения грозы вообще, а не только молний, оно функционально было первым установленным молниеотводом.
Первые молниеотводы Франклина (известные как "франклиновы стержни") были просты: высокий заострённый железный или медный стержень, установленный на самой высокой точке защищаемого здания и соединённый толстым проводом (обычно из железа или меди) с заземлителем. Заземлитель представлял собой металлическую пластину или рамку, закопанную во влажную землю, часто в колодец. Ключевыми элементами были высота стержня, надёжность соединения и качество заземления.
Вопреки распространённому мнению, изобретение Франклина встретило сопротивление, особенно в Европе. Некоторые учёные, как аббат Жан-Антуан Нолле, оспаривали теорию. Религиозные деятели видели в попытке "укротить молнию" богоборчество. Многие обыватели боялись, что стержни сами притянут молнию и вызовут пожар. Даже в Филадельфии установка стержня на Индепенденс-Холл вызвала споры.
Первым крупным и очень публичным успехом молниеотвода стала защита порохового склада в Пурфлите (Англия) в 1769 году. После того как незащищённые склады в Брешии (Италия) и другие места гибли от страшных взрывов из-за молний, установка стержней по системе Франклина на складе в Пурфлите доказала свою эффективность, переубедив многих скептиков и дав мощный толчок распространению технологии.
Конструкция молниеотвода быстро совершенствовалась. Франклин изначально предлагал заострённый стержень. Однако в Англии король Георг III, под влиянием учёного Бенджамина Вильсона (оппонента Франклина в политике), приказал заменить острия на шары на королевских пороховых складах. Возник спор "острия против шаров", длившийся десятилетия. Теоритически шары считались менее эффективными для инициации стримерного разряда, но более прочными механически и менее подверженными коррозии.

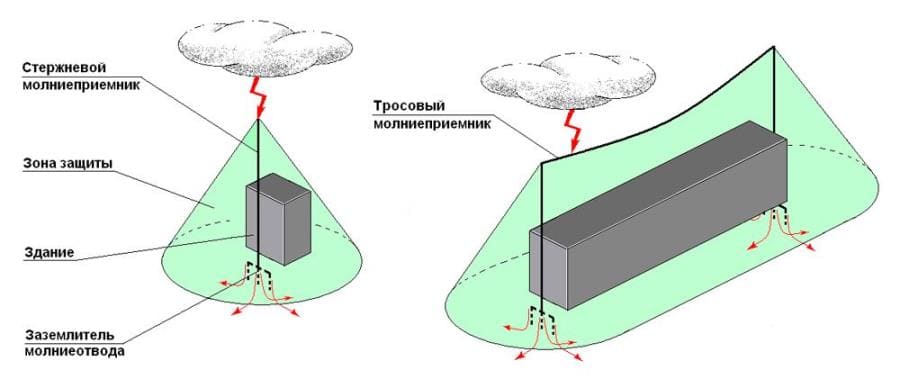

К концу XVIII века стало ясно, что молниеотвод защищает не только точку под стержнем, а определённое пространство вокруг него. Это привело к концепции "защитной зоны" или "конуса защиты". Эмпирически было установлено, что зона, защищённая одиночным стержнем, имеет примерно коническую форму с углом при вершине около 45 градусов (то есть радиус защиты примерно равен высоте стержня). Эта модель, хотя и упрощённая, легла в основу первых норм проектирования.
В XIX веке молниеотводы стали обязательным элементом высоких зданий, маяков, заводских труб и кораблей. Конструкции усложнялись: появились многократные стержни на сложных крышах, токоотводы из полосовой стали, специальные зажимы и соединения. Для заземления стали использовать не просто закопанную пластину, а контур из нескольких соединённых электродов, заглублённых в грунт для лучшего растекания тока.
Особую проблему представляла защита пороховых складов и нефтехранилищ. Здесь удар молнии мог привести к катастрофе. Для таких объектов разрабатывались особо тщательные системы: густая сеть стержней или тросов над всей территорией, многократное резервирование токоотводов, специальные меры против искрения в местах соединений и усиленное заземление с низким сопротивлением.
С развитием электротехники в конце XIX - начале XX века стало понятно, что молниеотвод работает не только по принципу "тихого стекания" заряда, как думал Франклин. Он также перехватывает нисходящий лидер молнии благодаря созданию восходящего встречного лидера от острия. Именно эта способность перехватывать канал молнии и направлять её ток в землю по безопасному пути стала основной функциональной задачей устройства, получившего более точное название "молниеотвод".
В XX веке теория защиты от молний получила мощное развитие благодаря фотографированию молний скоростными камерами, изучению процессов ионизации воздуха и моделированию электромагнитных полей. Это позволило уточнить форму защитной зоны. Были разработаны более точные модели, такие как "метод защитного угла" (зависящего от уровня защиты и высоты объекта) и, позже, "метод катящейся сферы", который математически моделирует возможную траекторию нисходящего лидера молнии.
Помимо стержневых молниеотводов, широкое распространение получили тросовые (или линейные) системы. Натянутый высоко над защищаемым объектом (например, над ЛЭП, длинным зданием или стадионом) стальной трос, заземлённый на концах, перехватывает молнию и отводит ток. Такие системы особенно эффективны для защиты протяжённых объектов.
Для защиты очень больших площадей (аэропорты, промышленные зоны, склады) стали применять молниеприёмную сетку. Металлические проводники (обычно стальная полоса или проволока) прокладываются по всей поверхности крыши с определённым шагом (например, 5х5 м или 10х10 м), образуя сетку, которая перехватывает удар и распределяет ток по множеству токоотводов к заземляющему контуру по периметру здания.
Заземление – критически важная часть системы. Ток молнии (десятки и сотни тысяч ампер) должен безопасно растечься в земле. Для этого используют сложные заземляющие устройства: контуры из горизонтальных полос и вертикальных электродов (стержней), заглублённых на несколько метров. Сопротивление заземления должно быть достаточно низким (обычно менее 10 Ом), что особенно сложно достичь в каменистых или сухих грунтах.
Молниеотводы на самолётах – особая категория. Удары молнии в самолёт происходят относительно часто. Защита обеспечивается не стержнями, а самой конструкцией: токопроводящей обшивкой (алюминий, композиты с токопроводящей сеткой), обеспечивающей экранирование внутреннего оборудования, и специальными разрядниками (статические разрядники) на законцовках крыльев и хвостовом оперении, через которые ток безопасно стекает в атмосферу.
Защита космических ракет при старте – сложнейшая инженерная задача. На стартовых комплексах возводят гигантские мачты (до 150 м и выше) с системой тросов, образующих защитную клетку над ракетой на стартовом столе. Эти системы должны гарантированно перехватить удар и отвести ток в землю, не повредив чувствительную электронику ракеты перед запуском. Пример – система на мысе Канаверал.

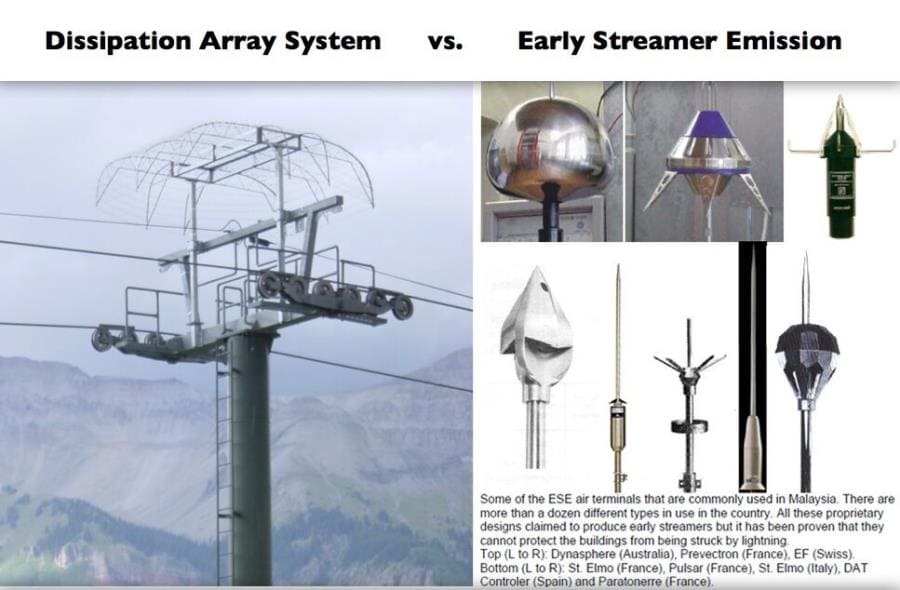

В 1970-х годах появились так называемые "активные" или "раннестримерные эмиссионные" молниеотводы (ESE - Early Streamer Emission). Они имеют встроенное устройство (часто радиоактивный источник или электронную схему с питанием), которое при нарастании электрического поля перед грозой инициирует восходящий стример раньше, чем это сделал бы обычный стержень, теоретически увеличивая радиус защитной зоны. Их эффективность и преимущества являются предметом споров и строго нормируются.
Одна из главных опасностей при ударе молнии – не сам удар, а вторичные эффекты: импульсные перенапряжения в электросети, вызванные электромагнитным полем разряда или заносом потенциала через коммуникации. Для защиты электрооборудования применяются УЗИП (устройства защиты от импульсных перенапряжений) – специальные разрядники и варисторы, устанавливаемые на вводах в здание и внутри распределительных щитов.
Материалы для молниезащитных систем выбираются исходя из коррозионной стойкости и проводимости. Традиционно применялась оцинкованная сталь. Сейчас часто используют нержавеющую сталь (АISI 304, 316) и медь. Важно избегать гальванических пар (например, медь + оцинковка), приводящих к ускоренной коррозии в местах контакта, поэтому применяют биметаллические соединители.
Тестирование молниеотводов и их компонентов проводится на специальных высоковольтных стендах. Испытывают способность выдерживать импульсные токи, аналогичные току молнии (стандартные волны 10/350 мкс или 8/20 мкс), механическую прочность, коррозионную стойкость. Активные молниеотводы (ESE) проходят валидацию в высоковольтных лабораториях для подтверждения заявленного времени опережающей эмиссии.
Современные системы молниезащиты часто интегрируются с системами мониторинга. Датчики (Роговские катушки) на токоотводах измеряют параметры протекающего тока молнии (амплитуду, длительность фронта). Эти данные передаются для анализа, помогая оценить эффективность системы, исследовать характеристики молний и вовремя выявлять повреждения.

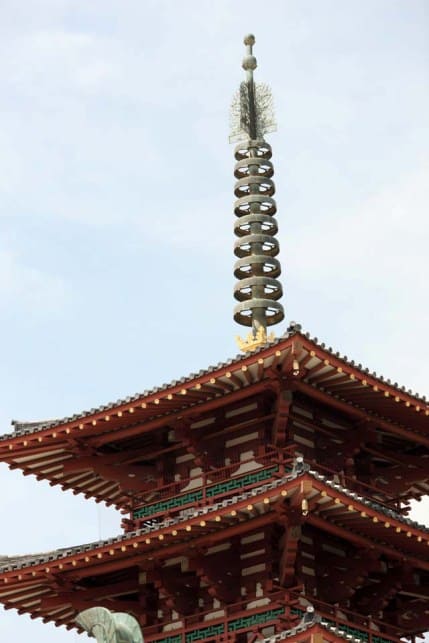

В Японии, где традиционные деревянные храмы часто страдали от пожаров из-за молний, исторически использовались своеобразные прото-молниеотводы – металлические (часто бронзовые) навершия сложной формы ("сорин") на крышах пагод и храмов, соединённые металлической цепью, спускавшейся внутрь здания или в землю. Хотя их эффективность не была систематической, это показывает интуитивный поиск защиты.
Интересный исторический факт: в некоторых странах в XIX веке были популярны "громовые колокольчики" или "громовые звонки". Это были простые устройства в виде двух колокольчиков с бусинкой между ними, подвешенные на изоляторе. При накоплении атмосферного заряда бусинка начинала звонить в колокольчики, предупреждая о приближении грозы. Хотя это не молниеотвод, это ранняя попытка детектировать атмосферное электричество.
С развитием материаловедения исследуются новые решения. Например, использование токопроводящих бетонов для фундаментов и конструкций, которые сами могут служить частью заземляющего контура. Нанотехнологии предлагают сверхлёгкие и прочные композитные материалы с высокой проводимостью для молниеприёмников на высотных зданиях и ветрогенераторах.
Ветроэнергетика столкнулась с серьёзной проблемой ударов молнии в лопасти турбин, которые находятся на большой высоте. Современные лопасти имеют встроенную молниезащиту: токоприёмники (обычно из меди или алюминия) на законцовке и по задней кромке лопасти, соединённые с токоотводящим кабелем, идущим внутри лопасти к ступице и далее через подшипник и гондолу к заземлению башни.
Для защиты чувствительных объектов (телекоммуникационные станции, центры обработки данных) применяется комплексный подход: внешняя молниезащита (стержни, сетка) + заземление + экранирование помещений (металлические стены или сетка Фарадея) + многоуровневая защита цепей питания и сигнальных линий УЗИП. Это создаёт "зону нулевого риска" для оборудования.

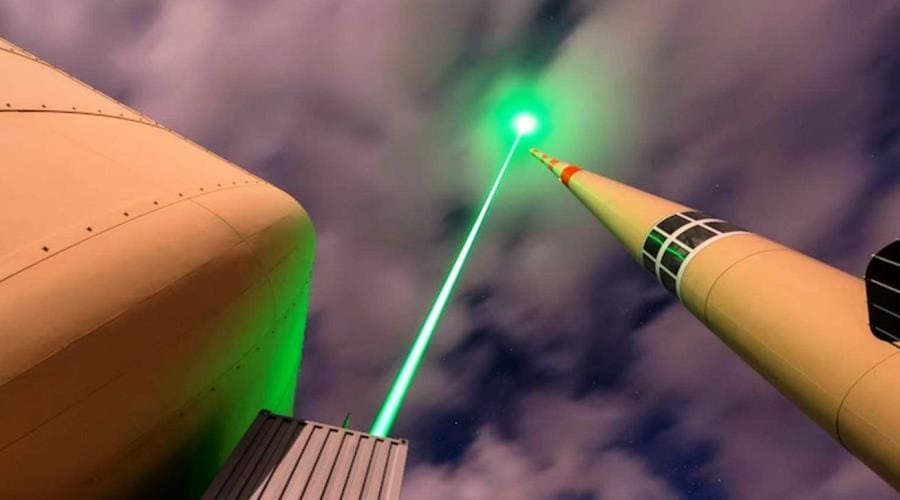

Исследуются перспективные технологии, такие как лазерные молниеотводы. Мощный лазерный луч, направленный в грозовое облако, создаёт в воздухе плазменный канал с пониженным сопротивлением, по которому молния может быть направлена в безопасное место (например, на обычный стержневой молниеотвод). Эксперименты (например, на горе Сантис в Швейцарии) показали принципиальную возможность, но практическое применение пока ограничено.
Современные "умные" системы молниезащиты могут включать датчики электрического поля атмосферы, прогнозирующие вероятность удара молнии вблизи объекта. Это позволяет автоматически активировать дополнительные меры безопасности (например, отключение чувствительного оборудования, предупреждение персонала) только в момент реальной угрозы, повышая общую надёжность и экономичность.
Несмотря на все технологические достижения, классический стержневой молниеотвод Франклина, правильно спроектированный и установленный по современным нормам, остаётся основой надёжной защиты для подавляющего большинства зданий. Его простота, проверенная временем эффективность и относительно невысокая стоимость обеспечили ему долгую жизнь и повсеместное применение.
Глобальные системы обнаружения молний (как наземные сети датчиков, так и спутниковые инструменты, как GLM на GOES-R) в реальном времени отслеживают удары по всему миру. Эти данные не только для прогноза погоды, но и для анализа эффективности существующих систем молниезащиты в разных регионах и условиях, что помогает совершенствовать нормы и методы проектирования.
История громоотвода – яркий пример перехода от суеверий к научному знанию и инженерной практике. От идеи Франклина, встреченной недоверием, до современных комплексных систем, защищающих небоскрёбы, электростанции и космические корабли, молниезащита прошла путь, демонстрируя силу человеческого разума в борьбе с разрушительными силами природы.
