Виадук Мийо (Viaduc de Millau) является не просто мостом, а ключевым элементом высокоскоростной автомагистрали А75 (La Méridienne), соединяющей Париж с югом Франции и далее с Испанией, кардинально сократив путь через глубокое Тарнское ущелье и разгрузив перегруженный город Мийо, который страдал от бесконечных летних пробок до его открытия. Этот грандиозный проект был задуман как часть национальной стратегии развития транспортной инфраструктуры и региональной экономики Окситании. Его строительство стало ответом на растущие транзитные потоки между Северной и Южной Европой.
Идея преодоления Тарнского ущелья крупным мостовым переходом обсуждалась инженерами и градостроителями десятилетиями, но лишь в конце 1980-х годов, с утверждением трассы А75, проект обрел реальные очертания; окончательное решение о строительстве именно вантового моста с рекордными параметрами было принято в 1996 году после многолетних изысканий, сравнения различных вариантов (включая тоннель и низковысотные мосты с длинными подъездами) и публичных дебатов о его экономической целесообразности и экологическом воздействии на уникальный ландшафт.
Проект виадука стал плодом уникального и плодотворного союза двух титанов: британского архитектора сэра Нормана Фостера (Norman Foster), придавшего сооружению его изысканный, почти инопланетный эстетический вид и функциональность, и французского инженера-мостостроителя Мишеля Вирложо (Michel Virlogeux) из компании SETEC, который разработал сложнейшую инженерную концепцию вантового моста рекордной длины и высоты; их сотрудничество, начавшееся в 1993 году, блестяще решило задачу создания не только функционального, но и архитектурно значимого объекта.
Строительство виадука было поручено консорциуму Compagnie Eiffage du Viaduc de Millau (CEVM), где ключевую роль сыграла Eiffage – правопреемник знаменитой компании Гюстава Эйфеля; контракт, подписанный в 2001 году, предусматривал необычную схему финансирования: Eiffage вложила средства в строительство и получила концессию на эксплуатацию моста до 2079 года (75 лет), собирая плату за проезд, что позволило государству избежать прямых крупных затрат на реализацию этого мегапроекта, но вызвало дискуссии о долгосрочности платного периода.
Подготовительные работы на месте будущего гиганта начались в октябре 2001 года и включали не только создание строительных площадок и подъездных путей в сложном горном рельефе, но и масштабные геотехнические изыскания: бурение глубоких скважин для изучения скального основания (известнякового плато Кос), где должны были стоять опоры, что было критически важно для обеспечения устойчивости всего сооружения к ветровым и сейсмическим нагрузкам в ущелье, известном своими сильными и непредсказуемыми ветрами.

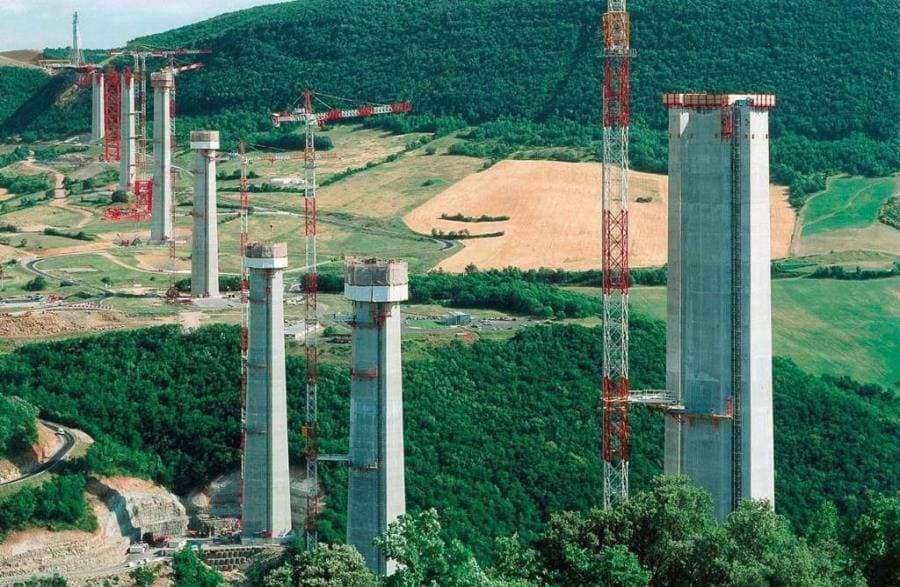

Возведение семи монолитных железобетонных опор (пилонов), ставших основой всего сооружения, стартовало в январе 2002 года и представляло собой феноменальную инженерную задачу; каждая опора возводилась секциями высотой 4 метра с использованием самоподъемной скользящей опалубки (auto-climb formwork), при этом непрерывный процесс бетонирования требовал высочайшей точности – отклонение по вертикали допускалось не более 5 мм на 100 метров высоты, что было достигнуто с помощью спутникового GPS-мониторинга и лазерного нивелирования в реальном времени.
Форма опор виадука Мийо – это не просто эстетический выбор Фостера, а результат тщательных аэродинамических расчетов; каждая опора сужается кверху и имеет сложное переменное сечение ("лезвие"), напоминающее по форме ножку стула или перевернутую букву Y, что обеспечивает оптимальное сопротивление мощным ветрам, дующим вдоль ущелья реки Тарн, и минимизирует вибрации, которые могли бы передаваться на пролетное строение и создавать опасность для устойчивости моста.
Пилон Р2, самый высокий, достиг своей окончательной отметки в 244,96 метра (343 метра над уровнем реки Тарн у основания) в ноябре 2003 года, став не только самой высокой опорой моста в мире на тот момент, но и самой высокой точкой Франции, превзойдя даже легендарную Эйфелеву башню (без антенн), что потребовало использования уникальных высотных башенных кранов, которые сами по себе были инженерными сооружениями высотой более 250 метров, способными работать в экстремальных ветровых условиях.

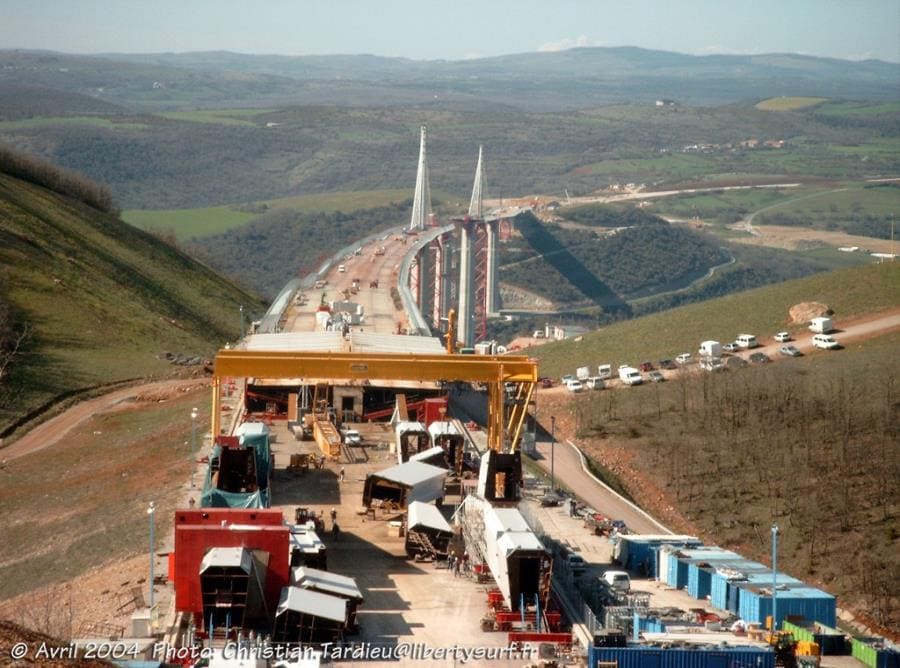

Параллельно с возведением опор на обоих берегах ущелья велось изготовление и предварительная сборка стальных секций полотна моста (проезжей части); каждая из восьми центральных секций длиной 171 метр и двух концевых по 204 метра собиралась на специальных площадках, а затем транспортировалась к месту монтажа с точностью до сантиметра, что требовало ювелирной точности планирования логистики и использования мощных самоходных модульных платформ для перемещения этих гигантских элементов весом до 2300 тонн.

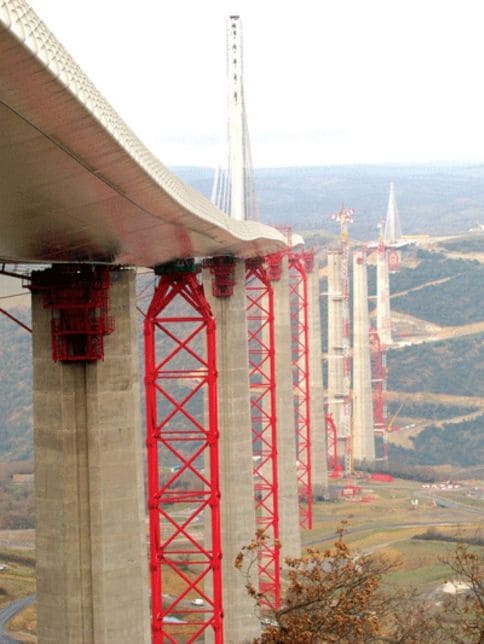

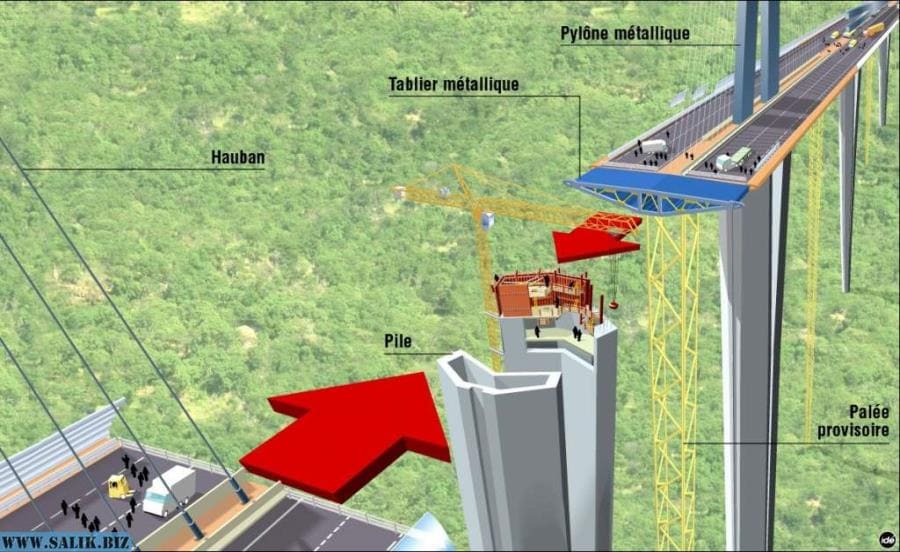

Монтаж стального пролетного строения начался весной 2002 года и осуществлялся уникальным методом "уравновешенной надвижки" (incremental launching); секции не поднимали кранами, а последовательно "надвигали" с двух концов ущелья (с севера и юга) по временным опорам навстречу друг другу с помощью мощных гидравлических домкратов, при этом требовалось постоянно контролировать возникающие напряжения в металле и геометрию конструкции, особенно при прохождении криволинейного участка трассы с радиусом 20 км.
Ключевым этапом строительства стало соединение двух половин пролетного строения над ущельем в мае 2004 года; эта операция, известная как "стыковка" (la jonction), требовала филигранной точности – зазор между северной и южной частями составлял всего несколько сантиметров; соединение было успешно выполнено 28 мая 2004 года, символизируя объединение двух берегов и став огромным техническим триумфом, широко освещавшимся в прессе, хотя реальная нагрузка на конструкцию возникла позже, после установки вант.
Вантовая система виадука – его "нервная система" – состоит из 154 пар сверхпрочных стальных канатов (вант), покрытых двойной защитой от коррозии (гальванизация и восконаполненный полиэтилен); каждая ванта закреплена на пилонах в специальных анкерных коробках и поддерживает стальное полотно моста, распределяя огромные нагрузки; уникальной особенностью является то, что ванты не пересекаются, а расположены в одной плоскости (моно-плоскостная система), что улучшает аэродинамику и упрощает возможный будущий ремонт или замену канатов.
Натяжение вант – чрезвычайно сложный и точный процесс, начавшийся после стыковки пролетного строения; с помощью мощных гидравлических домкратов, управляемых компьютером, каждой паре вант придавалось строго рассчитанное усилие натяжения, необходимое для придания пролетному строению проектного положения (с легким изгибом вверх для компенсации прогиба под нагрузкой) и обеспечения равномерного распределения нагрузок между всеми пилонами; этот этап был критическим для долговечности и безопасности всего сооружения.

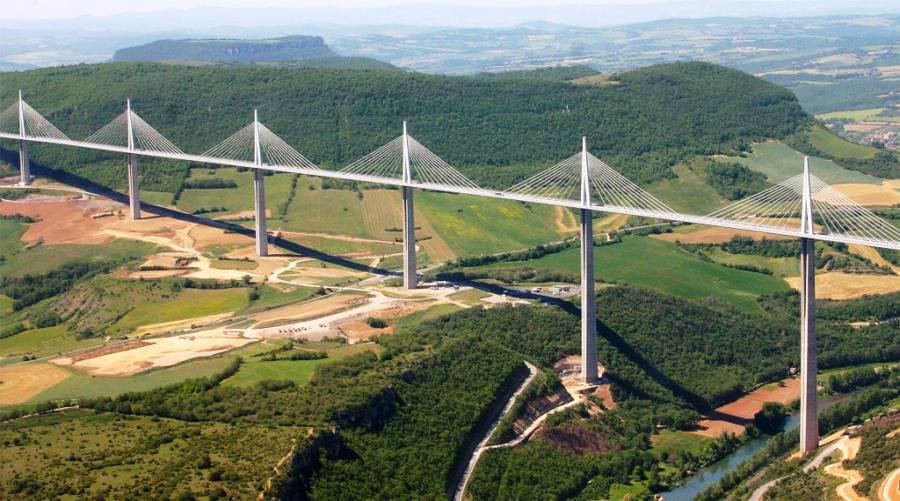

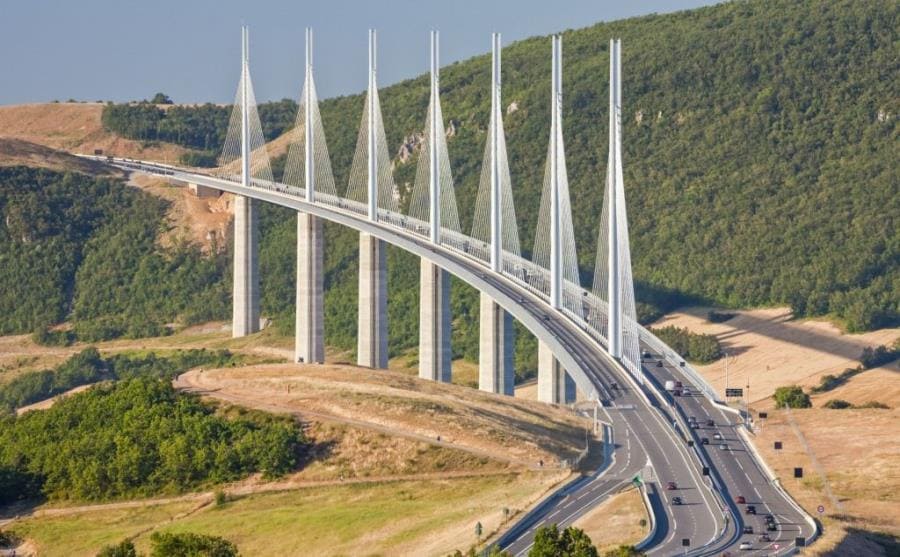

Полотно виадука Мийо имеет длину 2460 метров и ширину 32 метра, вмещая четыре полосы движения (по две в каждую сторону) и две аварийные полосы; его конструкция – стальная ортотропная плита – представляет собой сложный "сэндвич" из продольных балок, поперечных балок и верхней стальной настильной плиты, покрытой асфальтобетонным покрытием; эта конструкция сочетает минимальный вес с максимальной прочностью и жесткостью, что было жизненно важно для такого протяженного и высокого моста.
Официальное открытие виадука для движения состоялось ровно в 9:00 утра 16 декабря 2004 года, на год раньше первоначально запланированного срока; первыми по нему проехали велосипедисты во время специально организованного мероприятия накануне, а 16 декабря уже началось платное движение легковых и грузовых автомобилей, мгновенно сделав его важнейшей транспортной артерией; церемония открытия 14 декабря с участием президента Жака Ширака была грандиозным событием.

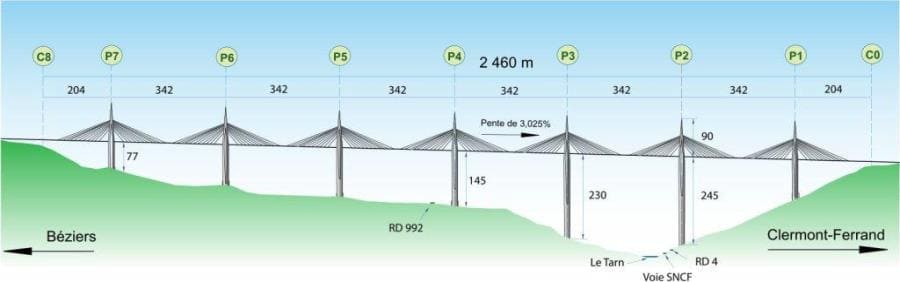

На момент открытия Виадук Мийо установил несколько мировых рекордов: высота пилона Р2 (244,96 м), высота пилона Р2 вместе с пилоном наверху опоры (343 м над основанием), высота дорожного полотна (270 м над землей у пилона Р2) и самая высокая опора моста в мире; он отобрал эти титулы у виадука Кохерталь в Германии, став новым символом инженерного могущества, хотя рекорд самого высокого полотна моста позже перешел к мосту Бэйпаньцзян в Китае.
Виадук спроектирован с расчетным сроком службы не менее 120 лет, что потребовало применения самых передовых технологий защиты от коррозии для всех стальных элементов (ванты, полотно, пилоны); защита включает многослойные покрытия на основе эпоксидных смол и фторполимеров, катодную защиту для некоторых элементов, а также уникальную систему сбора и отвода дождевой воды с полотна, предотвращающую попадание агрессивных веществ (вроде соли против обледенения) на конструкции опор и в окружающую среду.
Мониторинг состояния виадука ведется круглосуточно с помощью одной из самых совершенных в мире систем телеметрии; на конструкции установлено около 3000 датчиков, непрерывно измеряющих деформации, напряжения, ускорения (вибрации), температуру, натяжение вант, ветровую нагрузку и даже движение опор; данные в реальном времени поступают в центр управления, позволяя оперативно реагировать на любые отклонения от нормы и планировать профилактическое обслуживание, делая мост "умным" сооружением.
Виадук Мийо обладает выдающейся аэродинамической устойчивостью, спроектированной выдерживать ветры скоростью до 250 км/ч (что значительно превышает исторические максимумы в ущелье); для достижения этого полотно моста имеет специальный профиль в виде "крыла" с аэродинамическими обтекателями по краям, которые рассекают ветровой поток, предотвращая возникновение опасных вихрей и вибраций (флаттера и галопирования), способных разрушить конструкцию, как это случилось с Такомским мостом в 1940 году.
Сейсмическая устойчивость виадука рассчитана на землетрясения интенсивностью до 7 баллов по шкале MSK-64; опоры моста жестко заделаны в скальное основание, а пролетное строение соединено с пилонами через ванты и специальные сейсмические шарниры (деформационные швы), позволяющие конструкции двигаться независимо при землетрясениях без критических повреждений; моделирование на ЭВМ подтвердило способность виадука выдерживать сейсмические нагрузки, характерные для региона.
Экологический аспект проекта был одним из приоритетов; строительство велось с минимальным вмешательством в ландшафт ущелья Тарн: опоры занимают крошечную площадь, большая часть работ велась с верхушек опор и с уже существующих подъездных путей; для сохранения миграционных путей животных под мостом были построены специальные "зеленые мосты" (эко-дуки), а после завершения работ проведена масштабная рекультивация территории, вернувшая природе ее первоначальный вид, за что проект получил высокие экологические оценки.
Плата за проезд по виадуку Мийо взимается только при движении на север (из Монпелье/Безье в сторону Парижа/Клермон-Феррана); стоимость для легкового автомобиля варьируется в зависимости от сезона (летом дороже) и составляет около 10-12 евро (на 2023 год), для грузовиков существенно выше; средства идут на обслуживание моста, погашение кредитов и обеспечение прибыли концессионеру Eiffage до 2079 года; пункт оплаты расположен на северном берегу ущелья.
Виадук стал мощным катализатором туризма в регионе Аверон; специально оборудованные площадки (Area du Viaduc) на обоих берегах ущелья предлагают потрясающие виды на мост, музей, сувенирные магазины и кафе; для самых смелых доступны экскурсии на вершину пилона Р2 (только в составе организованных групп и по предварительной записи в определенные периоды года), откуда открывается головокружительная панорама на 360 градусов; количество посетителей исчисляется сотнями тысяч ежегодно.
Строительство виадука обошлось примерно в 400 миллионов евро (по курсу 2004 года), что было сочтено экономически оправданным благодаря сокращению пути на 60 км и времени в пути на 3-4 часа в разгар сезона, снижению аварийности на старых дорогах ущелья и стимулированию экономического развития юга Франции; инвестиции окупились быстрее прогнозов благодаря высокому трафику, превысившему предварительные оценки.

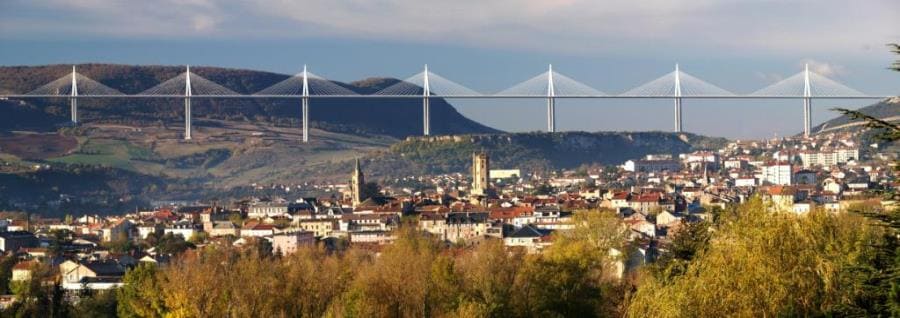

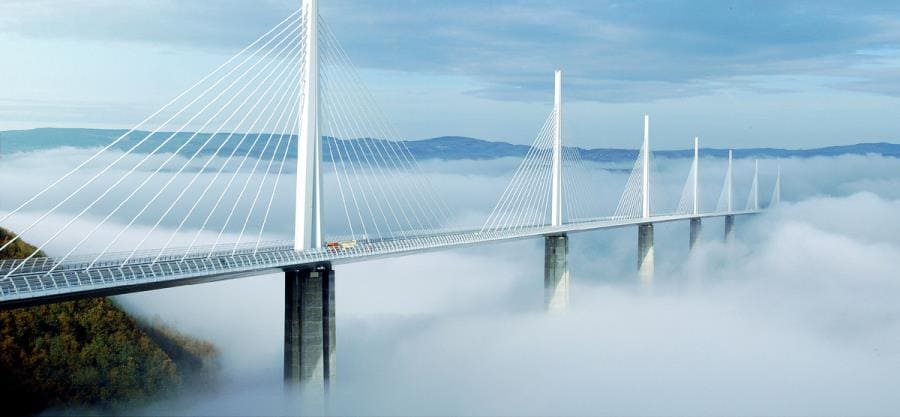

Виадук Мийо неоднократно становился объектом съемок для документальных и художественных фильмов, рекламных роликов и фотопроектов; его футуристический силуэт, парящий над облаками, создает неповторимый визуальный образ; он часто фигурирует в списках "Современных чудес света" и является предметом национальной гордости Франции, символизируя инженерный гений и смелость человеческой мысли, способной преодолевать любые природные преграды.
Одной из серьезнейших проблем при строительстве стали экстремальные погодные условия Тарнского ущелья: сильные ветры (мистраль), туманы, перепады температур, обледенение; работы на высоте часто приостанавливались из-за ветра, превышавшего безопасный порог (70 км/ч для кранов, 90 км/ч для работников); для защиты рабочих на высоте применялись специальные ветрозащитные тенты и строжайшие протоколы безопасности, что позволило избежать серьезных несчастных случаев за все время стройки.
Бетон, использованный для опор виадука, не был обычным; это высокопрочный бетон (B60 по французским нормам) с особыми добавками, повышающими его пластичность, морозостойкость и долговечность; критически важным было поддержание оптимальной температуры бетонирования (особенно зимой и летом) для предотвращения трещинообразования; для этого применялся контроль температуры смеси, подогрев или охлаждение арматуры, а также использование теплоизолирующих покрытий для свежеуложенного бетона.
Сталь для пролетного строения (около 36000 тонн) производилась на заводах Eiffage Metallerie в Эльзасе и Лотарингии; это была специально разработанная высокопрочная низколегированная сталь S355, устойчивая к хрупкому разрушению при низких температурах и обладающая отличной свариваемостью; контроль качества сварных швов на гигантских секциях проводился с помощью ультразвука, рентгена и магнитопорошкового контроля, чтобы гарантировать их безупречную надежность на десятилетия.
Несмотря на свою кажущуюся воздушность, виадук обладает огромной массой; только стальное пролетное строение весит 36000 тонн, а общий вес всех конструкций (включая массивные бетонные опоры) превышает 290000 тонн; эта колоссальная масса, надежно закрепленная в скальном основании, обеспечивает устойчивость против опрокидывания и сдвига даже при экстремальных ветровых и сейсмических нагрузках, действующих на огромной высоте над ущельем.
Уклон проезжей части виадука составляет 3,025% (подъем) с юга на север и 3,022% (спуск) в обратную сторону, что соответствует продольному профилю трассы А75; этот уклон, хотя и кажется небольшим, учитывался при проектировании аэродинамики полотна и расчетах на прочность, а также влияет на расход топлива и тормозной путь тяжелых грузовиков, для которых предусмотрены дополнительные аварийные карманы и системы контроля скорости на спуске.
Для обслуживания конструкций виадука на огромной высоте создана уникальная система доступа: внутри опор смонтированы лифты, ведущие к смотровым площадкам у вершин пилонов, а под полотном моста проложены рельсы для перемещения специальных тележек-подмостей (gondoles), позволяющих инженерам и техникам осматривать, чистить и ремонтировать нижнюю часть пролетного строения, ванты и их крепления без остановки движения транспорта сверху, что является сложной и опасной работой.
Виадук Мийо является частью важнейшего транспортного коридора, связывающего Северную Европу (Париж) с Южной (Барселона, Мадрид), что привело к значительному увеличению грузопотока, особенно транзитных фур; для управления этим потоком и обеспечения безопасности на мосту и подходах к нему развернута комплексная система видеонаблюдения, контроля скорости, метеомониторинга и оперативного оповещения о дорожной обстановке или аварийных ситуациях (туман, гололед, сильный ветер).
Мост спроектирован с учетом возможности будущего расширения или модернизации; например, фундаменты опор изначально были рассчитаны на потенциальное увеличение количества полос движения, хотя такая необходимость пока не возникла; система крепления вант также позволяет при необходимости заменять отдельные канаты без полного демонтажа вантовой системы или остановки движения по мосту, что является примером дальновидности проектировщиков.
Специально для виадука был разработан и применен новый тип асфальтобетонного покрытия, обладающего повышенной долговечностью, устойчивостью к деформациям при высоких летних температурах и низким уровнем шума; покрытие укладывалось в сжатые сроки с соблюдением строгих температурных режимов и требований к ровности, так как малейшие неровности на такой высоте и скорости могли вызывать дискомфорт у водителей и потенциальные проблемы с аэродинамикой.
Виадук Мийо – это не только транспортное сооружение, но и грандиозное произведение инженерного искусства, гармонично вписанное в природный ландшафт; его строительство потребовало решения тысяч уникальных технических задач, сотрудничества сотен компаний и труда тысяч высококвалифицированных рабочих и инженеров; он стал символом человеческой изобретательности и доказательством того, что даже самые амбициозные мечты о преодолении пространства могут быть воплощены в жизнь с помощью науки, техники и смелости.
